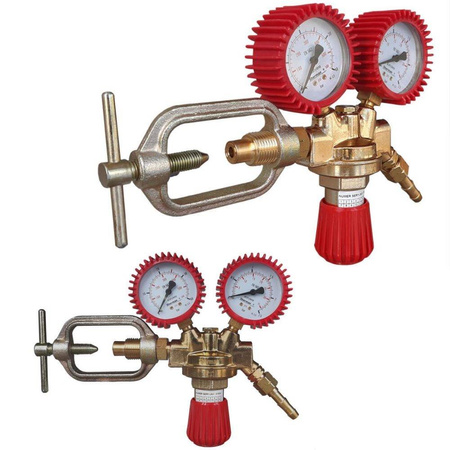

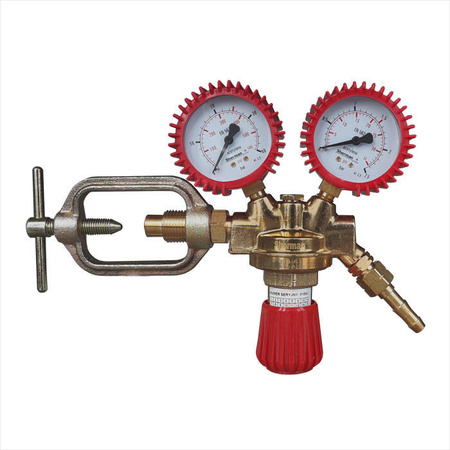

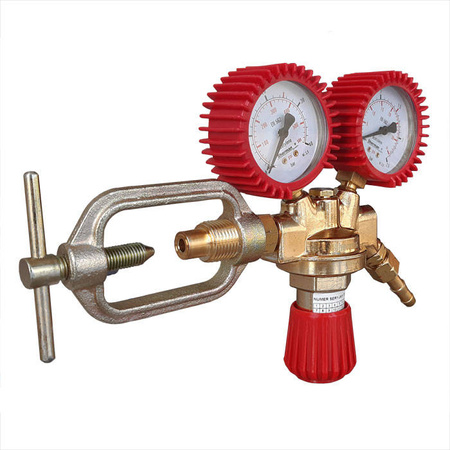

SHERMAN REDUKTOR ACETYLENOWY RB-A GNREDACET

Reduktory butlowe jednostopniowe serii TURBO są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego.

Pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

Przystosowane są do następujących gazów technicznych: tlen, acetylen, dwutlenek węgla, argon, azot i propan-butan, nie są przeznaczone do celów medycznych ani weterynaryjnych.

Mają jednakową konstrukcje, lecz zależnie od rodzaju gazu do którego są przeznaczone, mają różne wymiary elementów wewnętrznych i przyłączeniowych.

Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie.

W reduktorach acetylenowych, jako przyłączenie do butli stosowane jest jarzmo ze śrubą.

Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwona kreską.

REDUKTOR RB-A

Reduktor butlowy jednostopniowy o zmiennej regulacji ciśnienia wylotowego.

Pozwala na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewnia samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

Reduktor wyposażony jest w zawór bezpieczeństwa, przez który przy wzroście ciśnienia wylotowego ponad dopuszczalne zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz.

Dane techniczne:

• Znamionowe ciśnienie wlotowe [bar]:  25
• Zakres ciśnień wylotowych [bar]:  0,1 - 1,5
• Przepustowość znamionowa [m3/h]:  5
• Gwint na wlocie:  jarzmo
• Gwint nakrętki na wylocie:  G3/8 LH
• Króciec wylotowy (ø) [mm]:  8
