SHERMAN REDUKTOR PROPAN/BUTAN RB-LPG GNREDLPG

Reduktory butlowe jednostopniowe serii TURBO są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego.

Pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

Przystosowane są do następujących gazów technicznych: tlen, acetylen, dwutlenek węgla, argon, azot i propan-butan, nie są przeznaczone do celów medycznych ani weterynaryjnych.

Mają jednakową konstrukcje, lecz zależnie od rodzaju gazu do którego są przeznaczone, mają różne wymiary elementów wewnętrznych i przyłączeniowych.

Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie.

W reduktorach acetylenowych, jako przyłączenie do butli stosowane jest jarzmo ze śrubą.

Maksymalne ciśnienie wlotowe i wylotowe reduktora oznaczone są na manometrach czerwona kreską.

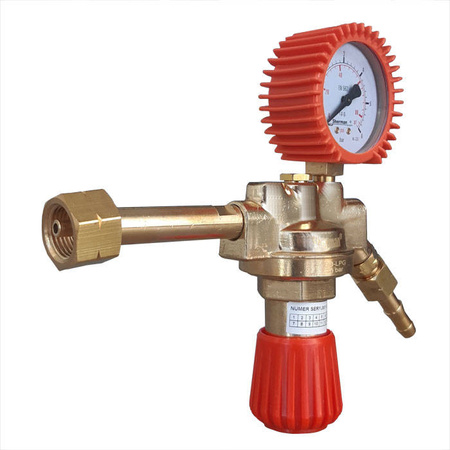

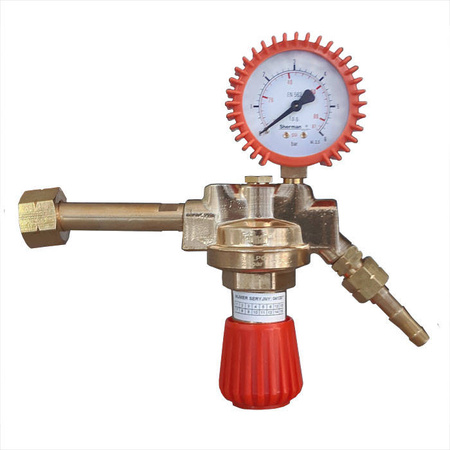

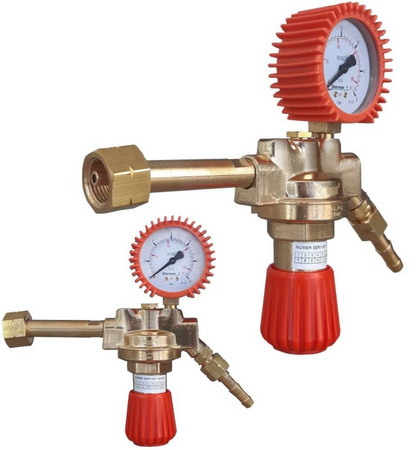

REDUKTOR RB-LPG

Reduktor butlowy jednostopniowy o zmiennej regulacji ciśnienia wylotowego.

Pozwala na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewnia samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

Reduktor wyposażony jest w zawór bezpieczeństwa, przez który przy wzroście ciśnienia wylotowego ponad dopuszczalne zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz.

Dane techniczne:

Numer katalogowy: GNREDLPG
Znamionowe ciśnienie wlotowe [bar]:  25
Zakres ciśnień wylotowych [bar]:  0,5 - 4
Przepustowość znamionowa [m3/h]:  4
Gwint na wlocie:  W21.8x1/14LH
Gwint nakrętki na wylocie:  G3/8 LH
Króciec wylotowy (ø) [mm]:  8
