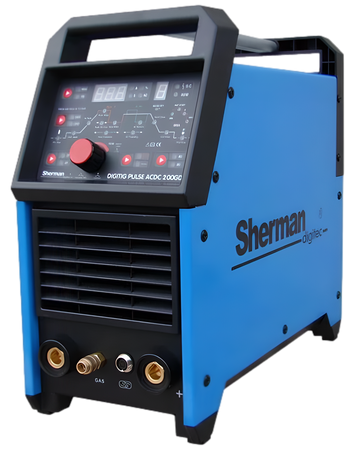

SHERMAN SPAWARKA INWERTOROWA DIGITIG PULSE AC/DC 200GD

DIGITIG PULSE AC/DC 200GD służy do spawania ręcznego prądem stałym oraz przemiennym stali konstrukcyjnych elektrodami otulonymi (metoda MMA) oraz stali jakościowych i metali kolorowych elektrodą nietopliwą w osłonie gazu obojętnego (metoda TIG).

W projektowaniu i konstrukcji urządzenia wykorzystano najnowsze osiągnięcia w zakresie technologii PWM (modulacja szerokości impulsów) oraz modułów IGBT (tranzystory bipolarne z izolowaną bramką), dzięki czemu spawarka charakteryzuje się małymi rozmiarami i niską wagą.

Podczas spawania metodą MMA dostępne są funkcje VRD, ARC FORCE i HOT START. Podczas spawania metodą TIG możliwe jest regulowanie narastania i opadania prądu, przedwypływu i powypływu gazu oraz parametrów pulsu i prądu AC.

Urządzenie posiada pamięć 10 zestawów ustawień parametrów.

Dane techniczne:

Spawarka:

• Napięcie zasilania AC 230V ±10% 50Hz
• Maksymalny pobór mocy MMA: 6,6 kVA, TIG: 4,2 kVA
• Znamionowy prąd spawania / cykl pracy MMA: 180 A / 40% TIG 200 A / 40%
• Znamionowe napięcie w stanie bez obciążenia 20V (VRD) / 59 V
• Maksymalny pobór prądu MMA: 36,5 A, TIG 26,8 A
• Zabezpieczenie sieci 25 A
• Masa (bez osprzętu) 18,5 kg
• Wymiary 455 x 195 x 415 mm
• Stopień ochrony IP21

Zakresy regulacji parametrów:

• ARC FORCE 1 – 100 A
• HOT START 0 – 50 A
• Przedwypływ gazu 0,1 – 5 s
• Powypływ gazu 0 – 15 s
• Narastanie prądu 0 – 15 s
• Opadanie prądu 0 – 25 s
• Prąd początkowy 5– 200 A
• Prąd spawania MMA: 20-180 A TIG:10-200 A
• Prąd podstawy 5 – 95 % prądu spawania
• Prąd krateru 10 – 200 A
• Częstotliwość pulsu 0,5 - 200 Hz
• Szerokość pulsu 10 – 90 %
• Częstotliwość AC 40 – 200 Hz
• Balans AC 30 – 70 %

Uchwyt TIG:

• Typ uchwytu T-26
• Maksymalna obciążalność prądowa 200 A
• Przepływ gazu 10-20 l/min
• Zajarzanie łuku Bezstykowe (HF)
• Długość 4 m

Cykl pracy:

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 40% oznacza, że po 4 minutach pracy urządzenia jest wymagana 6-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

Uwaga! Badania nagrzewania zostały przeprowadzone w temperaturze otaczającego powietrza. Cykl pracy przy 40ºC został wyznaczony przez symulację.

Stopień ochrony:

IP określa w jakim stopniu urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych. IP21 oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych i nie nadaje się do stosowania na deszczu.

Funkcje spawarki GIGITIG PULSE AC/DC 200GD:

• 2T/4T, Arc Force,
• Funkcja czyszczenia elektrody,
• Hot Start,
• Narastanie prądu i opadanie prądu,
• Pamięć ustawień,
• Powypływ gazu TIG,
• Przedwypływ gazu,
• Puls TIG,
• Sterowanie cyfrowe,
• VRD,
• Wyświetlacz LED.

Wyposażenie standardowe:

• Spawarka Sherman DIGITIG PULSE AC/DC
• Uchwyt spawalniczy T-26/4m
• Przewód elektrodowy
• Przewód masowy
